Теплый пол в ванной комнате без насоса

Сообщение Александр 19783000 » 16 июл 2015, 09:24

Здравствуйте!Посоветуйте пожалуйста.Хочу сделать теплый водяной пол в ванной комнате.Площадь ванной комнаты-4кв.метра.Пол будет кафельным.Сейчас пол в ванной деревянный.Хочу поставить экономный элетрокотел неболее 4 кВт.Подскажите что необходимо купить и как это всё собрать самостоятельности.В дальнейшем хочу подключить к этому котлу несколько радиаторов.

Если будет возможность то нарисуйте схему.
Аватар пользователя
Александр 19783000


Re: Теплый пол в ванной комнате

Сообщение Инженер » 17 июл 2015, 10:38

Здравствуйте!

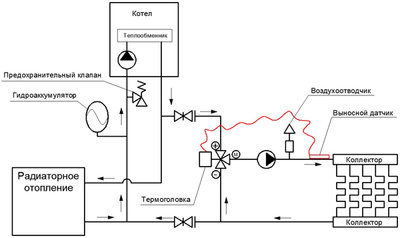

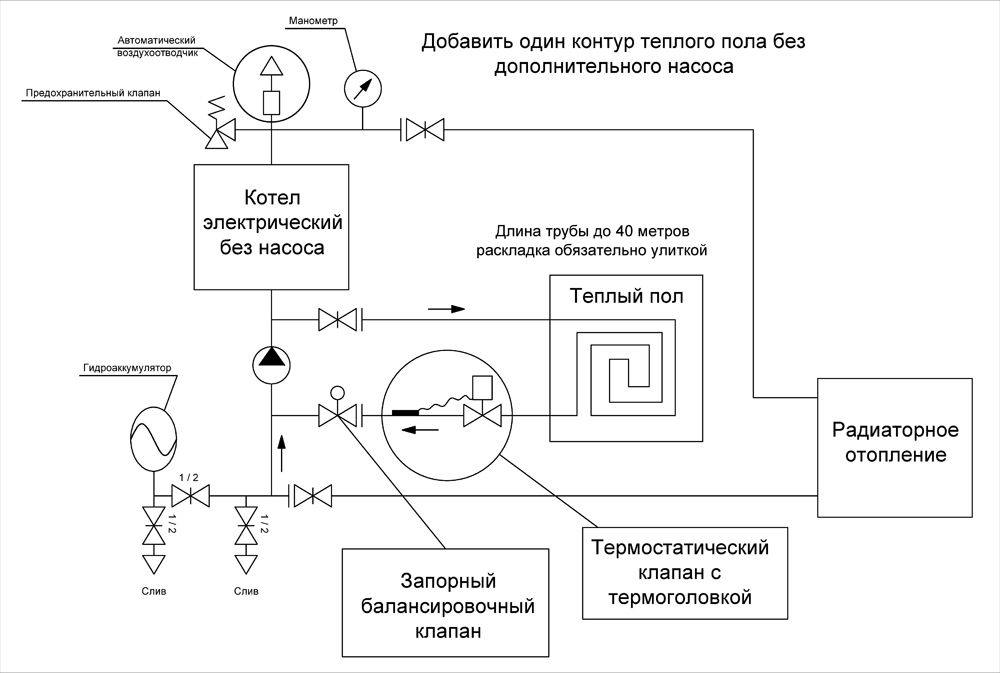

Схема:



По материалам и схеме описано тут: http://infosantehnik.ru/str/55.html
Аватар пользователя
Инженер

Сообщений: 1335
Зарегистрирован: 16 окт 2014, 14:18

Re: Теплый пол в ванной комнате

Сообщение Инженер » 17 июл 2015, 10:45

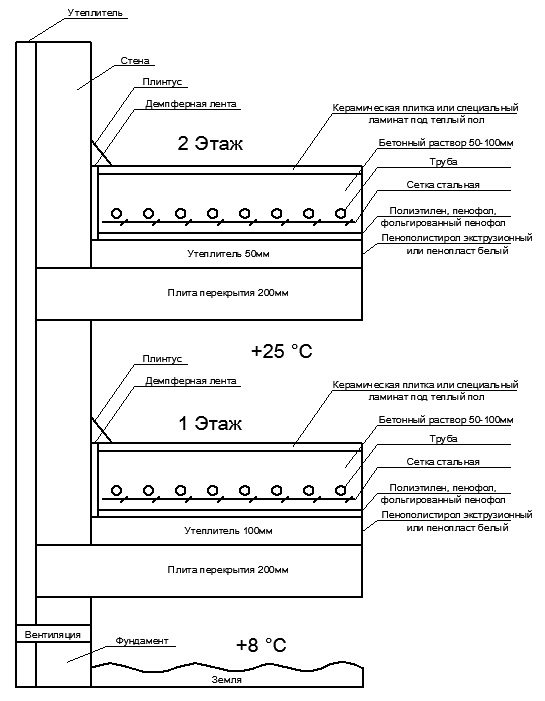

По пирогу теплого пола по слоям

2 этажа.jpg


Обратите внимание на толщину слоев утеплителя.

Для расчета подойдет программа:


Подробнее о программе: viewtopic.php?f=7&t=81
Аватар пользователя
Инженер

Сообщений: 1335
Зарегистрирован: 16 окт 2014, 14:18

Re: Теплый пол в ванной комнате

Сообщение Инженер » 23 июл 2015, 10:23


А возможно ли применяя эту схему,сделать монтаж с одним циркуляционным насосом??

Можно! Необходимо приобрести насос по слабее. В общем как определитесь с длиной трубы теплого пола скажите и я попробую подобрать Вам насос.

Или Вы имеете ввиду насос, который стоит в котле. Вообще можно. Тогда схема описана тут: http://infobos.ru/str/607.html
Там написано какой трехходовой использовать для одного контура без насоса. Тогда контроль температуры будет через обратку.
Аватар пользователя
Инженер

Сообщений: 1335
Зарегистрирован: 16 окт 2014, 14:18

Re: Теплый водяной пол без насоса

Сообщение Инженер » 24 июл 2015, 12:47

Общая длина трубы для одного контура 28 метров.В электрокотле насоса нет.Его буду приобретать отдельно.

Очень хорошо. Я приготовил схему в упрощенном виде, которую Вы просили сделать с одним насосом. Это очень хороший экономный вариант, который способен работать без нареканий.

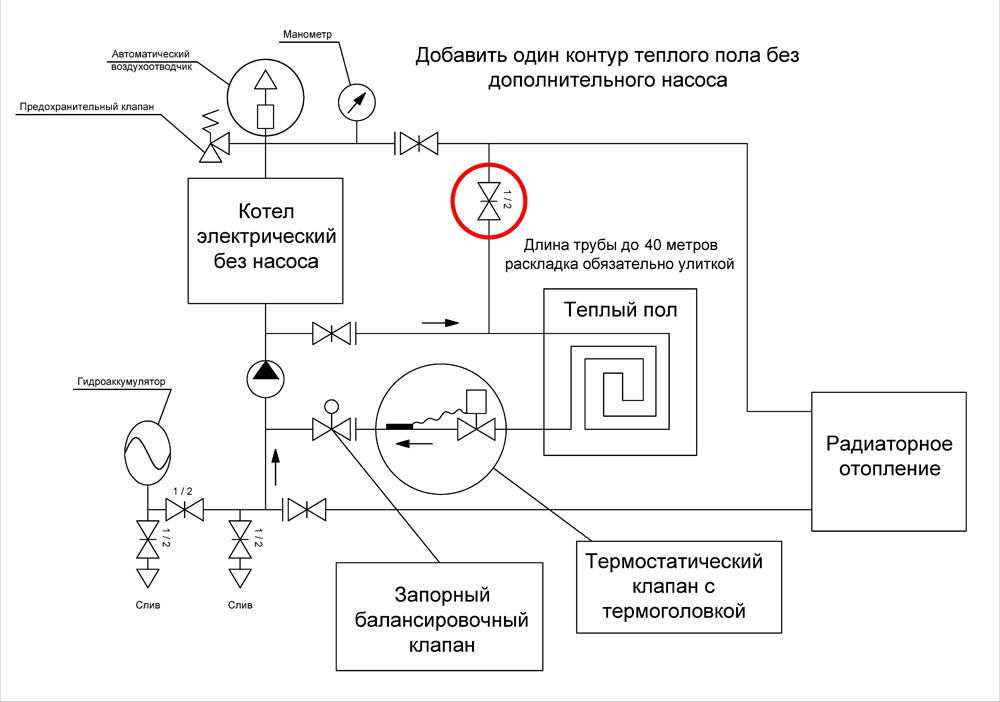

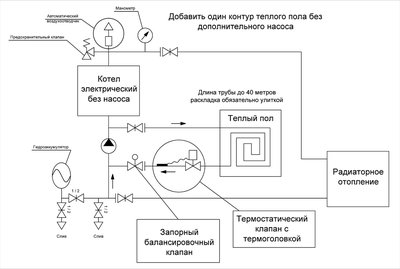

Схема 1. Смесительный узел с термостатическим клапаном с термоголовкой у которого выносной датчик.

Схема котельной1.jpg


В такой схеме нужно обязательно теплый пол разложить методом улитки.

Подробнее о методах раскладки трубопровода. Чем улитка лучше змейки: viewtopic.php?f=7&t=70

Так как в такой системе перепад температур является высоким. И нужно скомпенсировать тепловые потоки между обраткой и подачей. На змейке получите остывший участок пола на конце трубопровода.

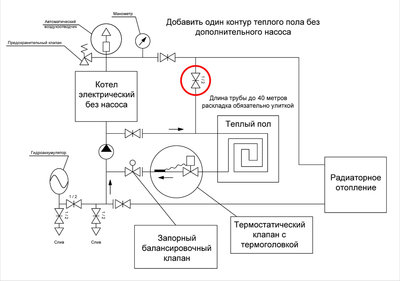

В целом это не плохой вариант использования нагрева пола. Тем более что мы берем остывший теплоноситель из обратки радиаторной системы. К сожалению надо предусмотреть еще один кран, если теплый водяной пол будет работать без радиаторной системы.

Схема котельной4.jpg

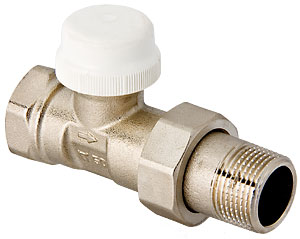

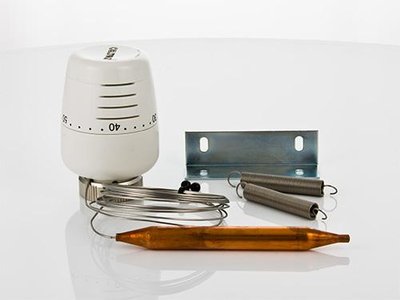

Термостатический клапан и головку с выносным датчиком можно найти от производителя Valtec

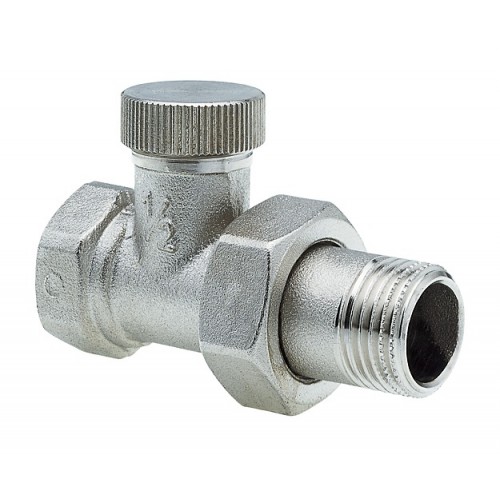

Запорный балансировочный клапан:



Служит для регулировки расхода (обычно на обратке радиатора его ставят, но Мы его постави на теплый пол), для того чтобы в порывы остывшего пола не забирали весь расход из радиаторной системы. Чтобы настроить гидравлику так, чтобы не было скачков резкого потребления тепла.
Выкручивается пробка и внутри спрятана возможность через шестигранник изменять проходное сечение клапана. Тем самым регулируя гидравлическое сопротивление, а за ним и расход.
Аватар пользователя
Инженер

Сообщений: 1335
Зарегистрирован: 16 окт 2014, 14:18

Re: Теплый водяной пол без насоса

Сообщение Инженер » 24 июл 2015, 13:01

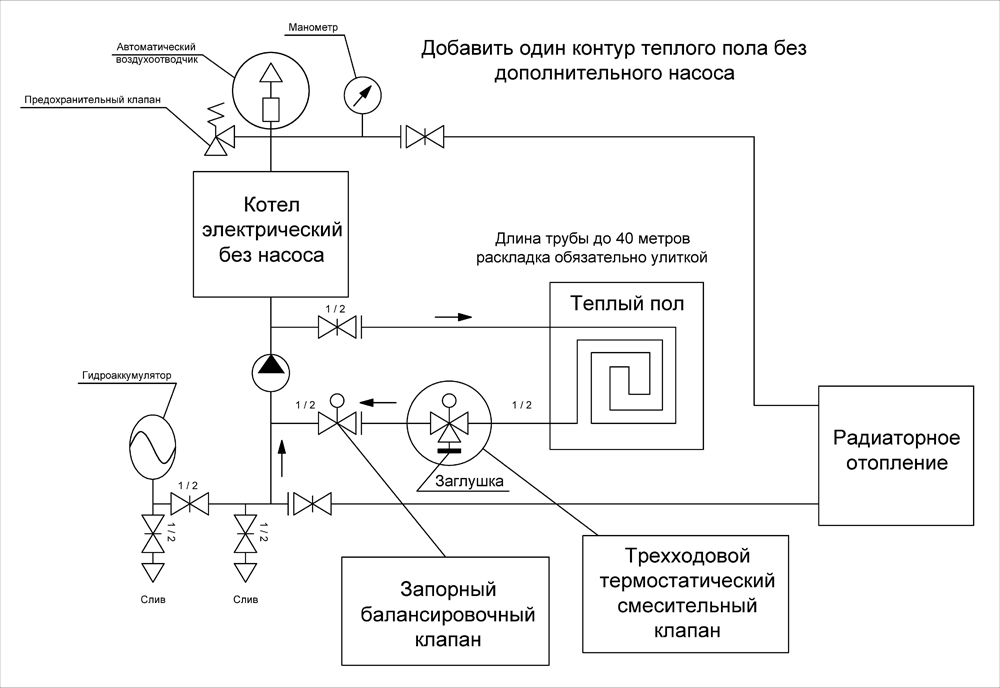

Схема 2. Смесительный узел сделан с трехходовым термостатическим смесительным клапаном.

Подойдет для клапана ESBE
Схема котельной2.jpg

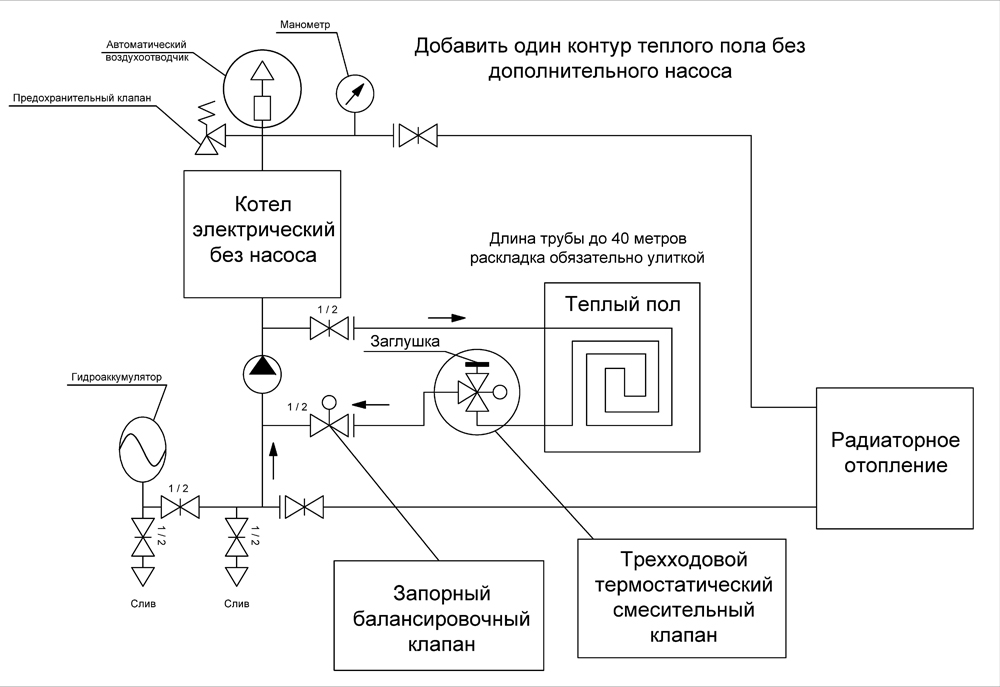

Для других, у которых контур смешения по середине. Из-за этого клапан так повернут. Так как необходимо заглушить холодный контур клапана.
Схема котельной3.jpg


Материал можно применить следующий: Рпедставлены трехходовые термостатические смесительные клапаны.

У такого трехходового клапана необходимо заглушить холодный вход. Смесительный выход должен идти к выходу.
Температура пола регулируется температурой обратки пришедшая из пола. Чем горячее обратка, тем меньше расход. Чем горячее обратка тем сильнее закрыт горячий вход клапана. Этим самым достигается контроль температуры.

Для одного контура Вам понадобиться самый простой клапан с самым маленьким диаметром даже на 1/2 дюйма. Подойдут клапаны для водоснабжения. То есть, если в магазине скажут что он не подойдет для отопления и преднозначен только для водоснабжения. Смело берите. Так как нет разницы что для отопления, что для водоснабжения функция у них одна. Обычно бывает только разница в пропускных способностях между холодным и горячим контуром.

Для систем отопления может быть занижена пропускная способность на холодном контуре. Для Вас эта не важно.
Аватар пользователя
Инженер

Сообщений: 1335
Зарегистрирован: 16 окт 2014, 14:18

Re: Теплый водяной пол без насоса

Сообщение Инженер » 24 июл 2015, 13:28

Итог: В целом я бы не постеснялся и сделал бы такую схему, так как для одного маленького контура городить большие цепи не целесообразно.

Забыл фильтр грязевик на обратке нарисовать. Также я бы еще эелектронную защиту по давлению поставил на такую систему. Она будет отключать котел и насос в случаях утечки теплоносителя из системы. Об этом я рассказываю в видеокурсе: http://gidroraschet.ru
Аватар пользователя
Инженер

Сообщений: 1335
Зарегистрирован: 16 окт 2014, 14:18

Re: Теплый пол в ванной комнате без насоса

Сообщение Александр 19783000 » 27 июл 2015, 18:16

Спасибо большое за помощь!Для меня эта ценная информация.Буду делать монтаж по вашей схеме.Как буду запускать в эксплуатацию,обязательно отпишусь о удачно сделанной работе.Благодарю Вас!
Аватар пользователя
Александр 19783000


Re: Теплый пол в ванной комнате без насоса

Сообщение Инженер » 10 авг 2015, 17:21

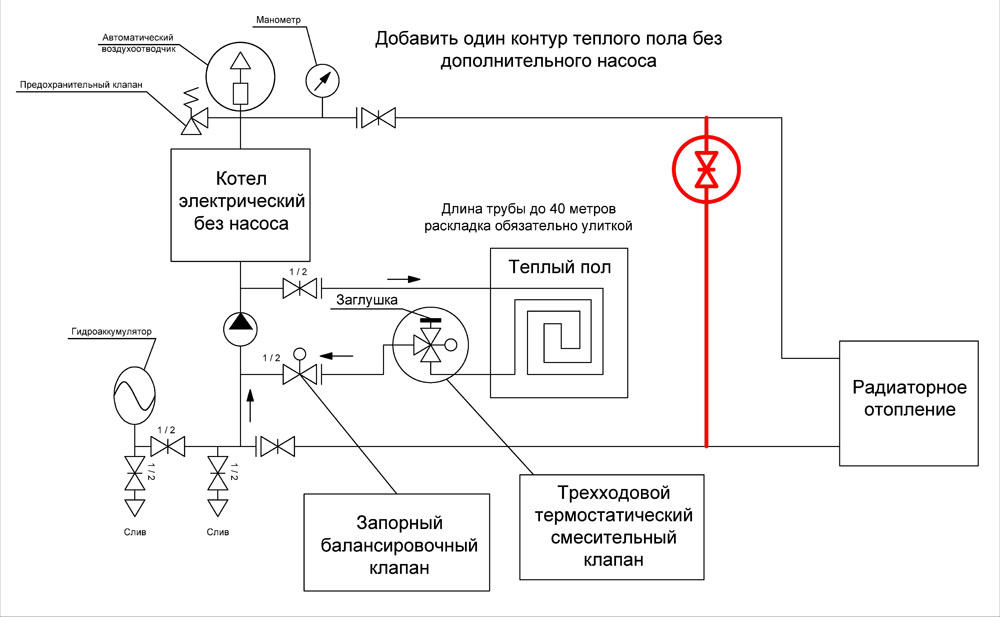

По поводу работы теплого пола в летнее время или при отключении радиаторного отопления можно воспользовать следующей схемой. Пустить байпас между подачей и обраткой, чтобы дать расход насосу в случае отсутствия цркуляции через теплый пол. Так как расход насоса будет заведомо больше, основная доля расхода пойдет через байпас. Красным цветом указал.

Схема котельной5.jpg
Аватар пользователя
Инженер

Сообщений: 1335
Зарегистрирован: 16 окт 2014, 14:18

Re: Теплый пол в ванной комнате без насоса

Сообщение Alexeymaster » 16 окт 2016, 15:07

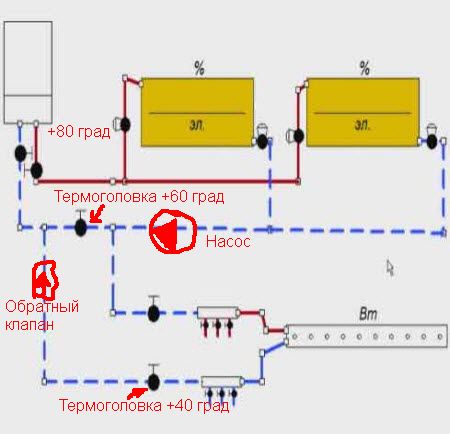

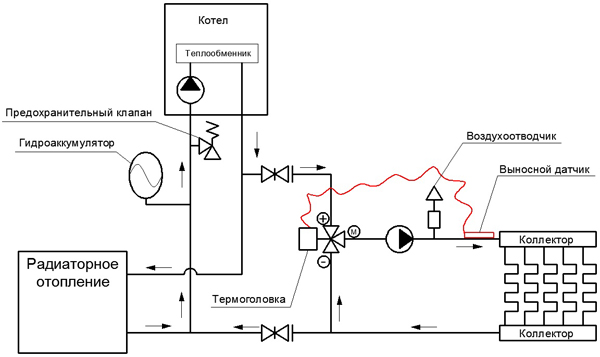

Здравствуйте.Прокомментируйте, будет ли такая схема работать? Радиаторов четыре и два контура ТП по 50 метров.
Температура на термоголовках не обязательно должна быть такая, это фабула.
Комбинированная система отопления 2.jpg
Аватар пользователя
Alexeymaster

Сообщений: 1
Зарегистрирован: 16 окт 2016, 14:07
