[attachment=0]22.jpg[/attachment]
Подробнее про расчет объясняется тут: http://infosantehnik.ru/str/91.html

[quote]Хотела только уточнить:"На выходе насоса давление будет равно сумме давлений: Всос насоса + напор насоса(Q) по графику."
или же все-таки:"Также на выходе насоса будет давление = статические потери (Q) + Динамические потери(Q) "

просто у меня же диаметр трубопровода везде одинаковый, и высота от уровня жидкости до точки всасывания, и от насоса до резервуара по 3 метра(по графику расхода и напора посмотрела, как вы сказали)[/quote]

Оба варианта верные. И они дают один результат.


[b]Образно:[/b]
Мы обсуждаем то, что 1-2-3-4
Где 2-давление на всосе насоса
Где 3 давление на выходе насоса

Давление на всосе=1+1=2
Давление на всосе=4-1-1=2

Давление на выходе=1+1+1=3
Давление на выходе=4-1=3

От перемены двух слагаемых сумма не меняется. С какой стороны считать не имеет значение. У нас в разных краях точек одно давление: 1 атмосфера. Хотя вряд ли кто поймет...

Спасибо огромное вам!
Миллионы спасибо вам!

Инженер абсолютно правильно объяснил и в подтверждение сказанных им слов это всё выводится из уравнения Бернулли для реальной жидкости.

Еще пример:

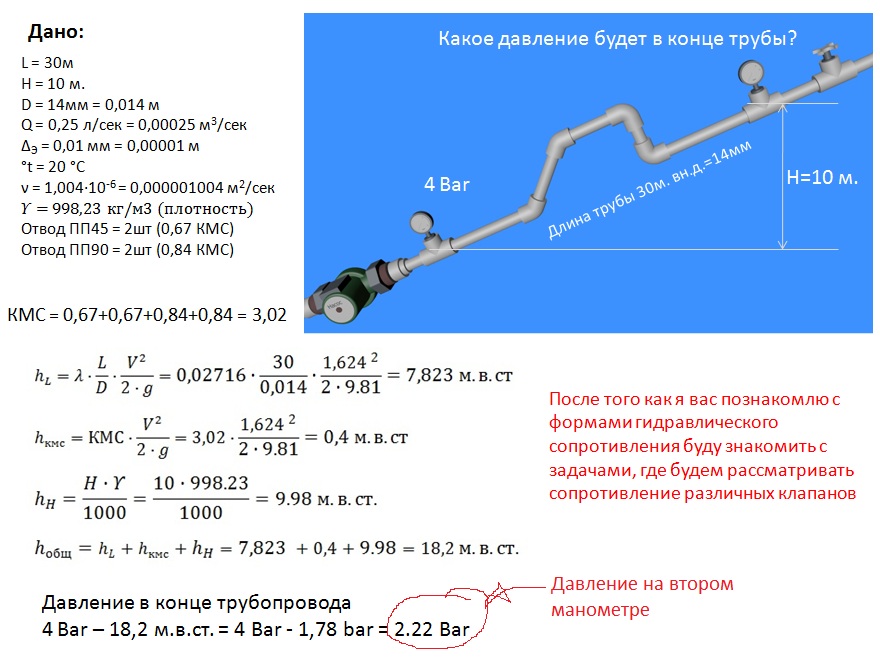

[attachment=0]Задача.jpg[/attachment]
Подробнее: http://info-boss.ru/index.php?id=6

Также на выходе насоса будет давление = статические потери (Q) + Динамические потери(Q)
То есть высота (м.в.ст.)+потери при движение воды(Q).
Рассмотрели задачи из видеокурса:
[attachment=0]Задача.jpg[/attachment]
Подробнее: http://info-boss.ru/index.php?id=6
Будет продолжение обязательно.
То что пишут в книгах очень запутанно и новичкам такую теорию сложно понять.
[color=#FF0000]В видеокурсе рассматриваются понятия: Динамические и статические потери напора. Это проще чем изучать уравнение Бернули...[/color]

[quote]Извините, что обращаюсь сюда с такой, наверное, легкой для вас задачей, но мне очень нужна помощь. Вроде ответ на поверхности, но все же:
Имеется центробежный насос, который перекачивает воду из одного колодца в другой (расположены на разных высотах, см. рисунок). Я так понимаю, давление на всасывании будет равно давлению столба воды?[/quote]
Давление на точке всоса насоса = Динамические потери(Q)+статические потери(Q)
Динамические потери – это потери вызванные движением воды
Статические потери – это потери, вызванные гравитационным столбом воды.
[quote] и как узнать давление на нагнетании (выходе) насоса?[/quote]
На графике насоса по расходу смотрим перпендикуляр напорной координаты.
На выходе насоса давление будет равно сумме давлений: Всос насоса + напор насоса(Q) по графику.

Также обратите внимание что водяной столб на всосое не может быть выше 10 м. Глупо понимать, что вакуум сосет воду. НА сомом деле к вакууму толкает атмосферное давление:
[attachment=0]давление.jpg[/attachment]
То есть статические потери с отрицательным значением не может быть выше 10 м.в.ст.

смотрите вкладку

Владимир, вроде все поняла, но позвольте еще немного вас помучать))

Вот смотрите на фото указаны минимальное давление на всасывании (это условие задачи), какие-то характеристики трубопровода, колодца и резервуара,которые выбрала я, рассчитана скорость при определенной максимальной подаче Q, допустим 1л/с. Подачу можно менять от 0-100% клапаном.
Вроде по формулам все понятно:
1. V1 будет очень маленькой и можно не учитывать?
2. Я поняла, что давление на входе зависит от h2-3, но это высота же будет меняться, а точнее увеличиваться, так как уровень воды в колодце будет убывать потихоньку [u](в этой задаче объем колодца зафиксирован).[/u]
[b]Скажите пожалуйста, как можно учитывать это убывание уровня для давления на входе в насос и на выходе из него?[/b]

Всё выше сказанное для идеальной системы т.е . механическая энергия не меняется со временем-const
