u16 » 26 окт 2016, 09:01
Здравствуйте,
спасибо за энциклопедию. Пытаюсь разобраться со схемой, приложенной к сообщению.
1. Есть котел (К), который обслуживает несколько потребителей, один из которых - я. Расстояние от котельной до меня порядка 50 метров. Труба ко мне пластиковая 40мм (1.5"?). Теплосчетчик в котельной.
2. У меня есть нагрузка в виде блока радиаторов (Б) и калорифера рекуператора (Р).

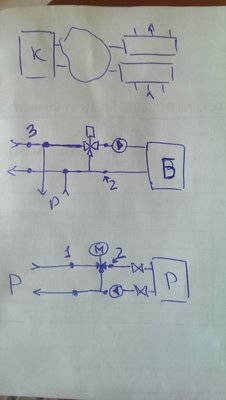

На эскизе я пытался представить как правильно развести контур, но появились вопросы.
1. Если я правильно понимаю то в точках Б.2 и Р.2 должна быть предусмотрена "линия 2" с балансировочным и обратным клапанами если просвет трехходового заужен? (вопрос конечно заужен ли он)
2. Нужен ли байпас в точке Б.3?
3. Есть ли смысл ставить насос в группе котла? Он получится соединен последовательно с парой насосов в собственных контурах.
Ну и если сможете дать совет как улучшить схему - буду весьма признателен.
- Вложения
-
- Эскиз
Здравствуйте,
спасибо за энциклопедию. Пытаюсь разобраться со схемой, приложенной к сообщению.
1. Есть котел (К), который обслуживает несколько потребителей, один из которых - я. Расстояние от котельной до меня порядка 50 метров. Труба ко мне пластиковая 40мм (1.5"?). Теплосчетчик в котельной.
2. У меня есть нагрузка в виде блока радиаторов (Б) и калорифера рекуператора (Р).
На эскизе я пытался представить как правильно развести контур, но появились вопросы.
1. Если я правильно понимаю то в точках Б.2 и Р.2 должна быть предусмотрена "линия 2" с балансировочным и обратным клапанами если просвет трехходового заужен? (вопрос конечно заужен ли он)
2. Нужен ли байпас в точке Б.3?
3. Есть ли смысл ставить насос в группе котла? Он получится соединен последовательно с парой насосов в собственных контурах.
Ну и если сможете дать совет как улучшить схему - буду весьма признателен.
