Отопление с учетом отложения в трубах не требующая настройки

Сообщение Инженер » 07 мар 2017, 11:50

В этой теме хочу обсудить схему отопления и гидравлический расчет с учетом отложения труб и неизвестных параметров

Задачи:
1. Удобная схема, которая не сильно нуждается в балансировке
2. Как подбирать диаметр с учетом не известных параметров системы отопления

Задача 1. От одного клиента-человека поступила схема. Схема на первый взгляд оказалась слишком тяжелой. Это схема петля Тихельмана с количеством разветвленных радиаторов превышающих 10 радиаторов. Я поленился сосчитать радиаторов, но радиаторов было свыше 50 штук.
Ответ на задачу 1: Продумать и рассказать, как составлять схемы для того, чтобы разгрузить гидравлические сопротивления.

Задача 2. Имеется центральное отопление через элеваторный узел. Не известны параметры расхода системы отопления на элеваторном узле с учетом существующей системы. Давление известно (1 м.в.ст.). Расход не известен. Теплопотери 60 кВт.
Ответ на задачу 2. Попытаться найти решение по расчету с учетом не известных параметров.
Аватар пользователя
Инженер

Сообщений: 1333
Зарегистрирован: 16 окт 2014, 14:18

Re: Отопление с учетом отложения в трубах не требующая настр

Сообщение Инженер » 07 мар 2017, 12:04

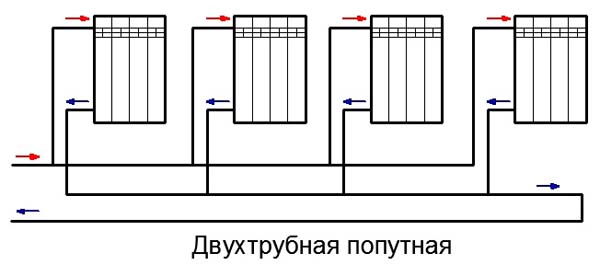

Что из себя представляет петля Тихельмана:

Только для примера представьте, что она будет состоять из 100 радиаторов?
Гидравлические опыты и теоретические опыты показали, что Вы не сможете получить хорошо работающую схему на такое большое количество радиаторов в петле Тихельмана

Почему? Со временем в системе будет откладываться шлам и отложения в трубах, что приводит к перестройке гидравлического сопротивления. Также, чтобы подобрать диаметры и подобрать клапана для настройки расходов потребуется слишком большой разброс гидравлических перепадов в цепи. Этот перепад потребует изменять диаметры труб слишком сильно, что приведет в некоторых местах слишком разные скорости течения. При оседании шлама в таких участках будет меняться общая картина распределения гидравлических сопротивлений. В итоге система отопления будет нуждаться в постоянной корректировки расходов. А в конечном итоге придется внедрять автоматические системы для стабильности распределения расходов.
Аватар пользователя
Инженер

Сообщений: 1333
Зарегистрирован: 16 окт 2014, 14:18

Re: Отопление с учетом отложения в трубах не требующая настр

Сообщение Инженер » 07 мар 2017, 12:35

Ответ на задачу 1. Для многих это будет не понятно, но постараюсь выразить.
Нужно создать такие схемы, чтобы не было сильно разнообразных гидравлических потерь. Чтобы цепь не нуждалась в настроечных клапанах. Чтобы в будущем никакое отложение в трубах не испортили распределение расходов между радиаторами.

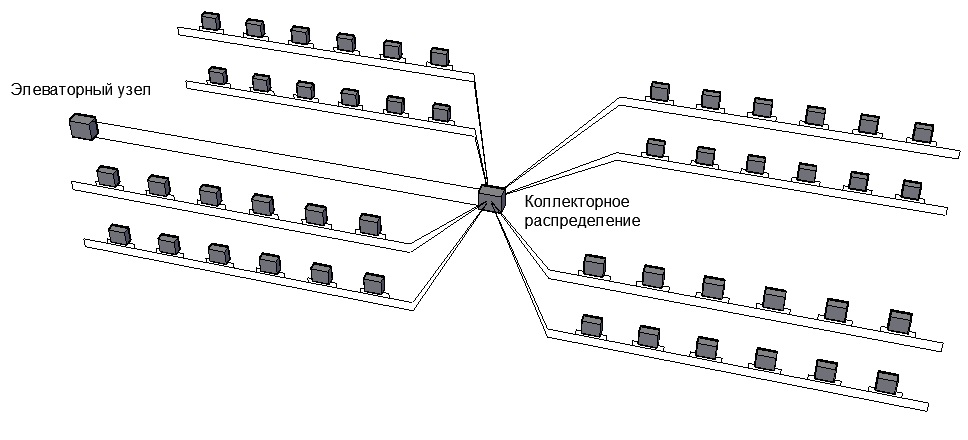

Пример схемы прилагаю.

В чем состоит упрощение гидравлического распределения:
1. Мы приносим в центр здания коллекторное распределение.
2. Делим все здание на определенное количество секторов. И на каждый сектор монтируем однотрубную систему отопления.

Однотрубная система очень стабильно работающая система, она не требует настройки распределения расхода между радиаторами. Однотрубная система очень хорошо подходит для центрального отопления.
Если в однотрубной системе будет отложение труб то это сильно не испортит работу системы.

В целом такая схема распределения будет работать стабильно многие годы при увеличении шлама и отложения в трубах.

Есть один недостаток у такой схемы: Если расхода будет не достаточно, то мы получим сильное отклонение по температуре. Последний радиатор будет греть слабее.

Но если стоит выбор между температурой(однотрубки) и настройкой расходов(двухтрубки). То я лучше допущу уменьшение температуры на последних радиаторах, чем при двухтрубных буду заниматься настройкой расходов между радиаторами.

В однотрубных системах очень просто. Если последние радиаторы плохо греют: Увеличиваем количество секций последнему радиатору, если не помогло, увеличиваем расход системы отопления.

Естественно нужно выбирать диаметры так, чтобы расходы при этом были расчетными.
Аватар пользователя
Инженер

Сообщений: 1333
Зарегистрирован: 16 окт 2014, 14:18

Re: Отопление с учетом отложения в трубах не требующая настр

Сообщение Инженер » 07 мар 2017, 13:26

Ответ на задание 2.
Для подбора диаметра необходимо понимать на что способен элеваторный узел, а именно напор при определенном расходе.
То есть фактически нужен напорнорасходный график элеваторного узла для радиаторного отопления.
А напорнорасходный график это кривая между расходом и давлением.

Расход существующего элеватора можно найти следующим образом:
Имеем напор элеватора, давление 1 м.в.ст.
Имеем перепад температур между подачей и обраткой радиаторного узла. К примеру, возьмем 15 градусов.
Фактические теплопоетри при этих перепадах 40 кВт.

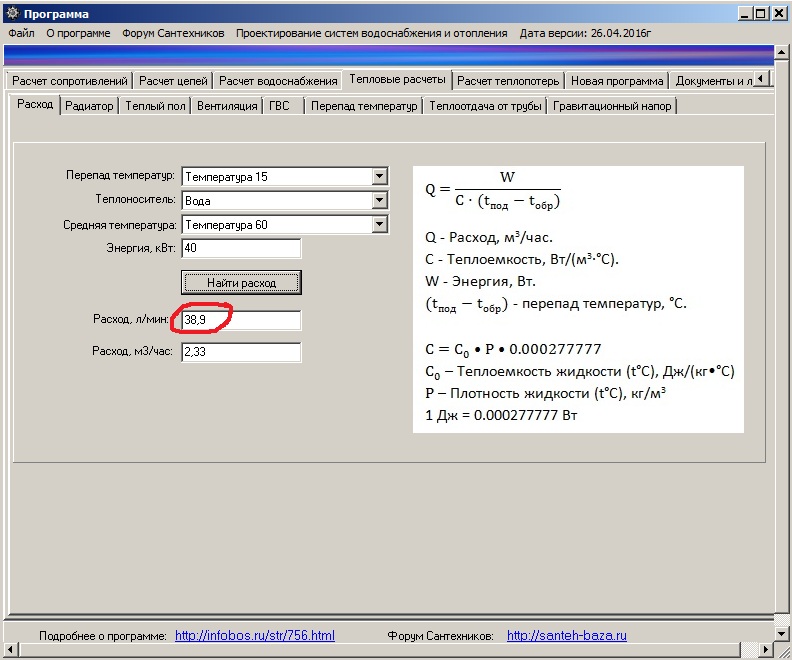

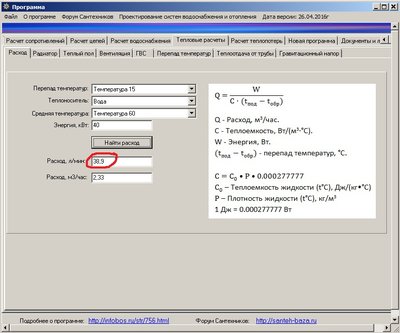

Решение с помощью теплотехнической формулы:

Подробнее о программе: http://gidroraschet.ru/kurs/gidravlika/prog/
Расход = 38,9 л/мин.

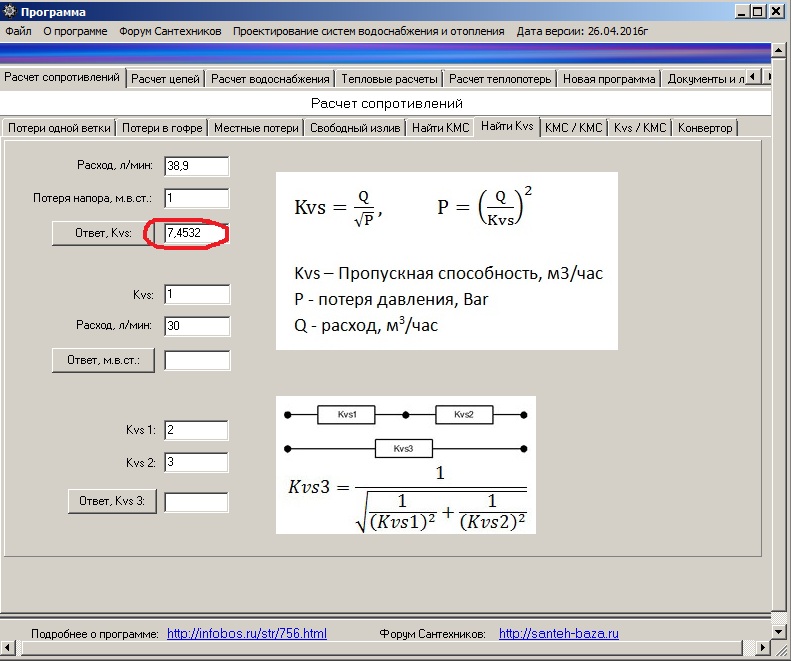

Найдем пропускную способность системы отопления: http://infosantehnik.ru/str/48.html

Kvs = 7,4532 м3/час.
Ответ: Если ваша система отопления по теплопотерям рассчитана на 40 кВт, то подбираем диаметры исходя из того, что сопротивление вашей системы получится Kvs = 7,4532 м3/час.
Если Ваша система более 60кВт, то нужно увеличивать расход. И тогда Kvs будет другим.
С учетом перепада 15 радусов расход должен быит не ниже: 58,35 л/мин
Тогда Kvs = 11,1798 м3/час.
Тогда на 60 кВт диаметры нужно подбирать исходя из всей пропускной способности системы отопления Kvs = 11,1798

Вот задача решена: Нужно подобрать диаметры таким образом, чтобы расход был не ниже установленного на перепад 15 градусов 58,35 л/мин. И давление было не ниже 1 м.в.ст.
Аватар пользователя
Инженер

Сообщений: 1333
Зарегистрирован: 16 окт 2014, 14:18

Re: Отопление с учетом отложения в трубах не требующая настр

Сообщение Инженер » 07 мар 2017, 13:30

Еще нужно учесть тот факт, что кривая Kvs квадратичная. А напорнорасходный график элеватора может отличатся.
Поэтому кривые характеристики нужно корректировать согласно реальным характеристикам элеваторов.
К сожалению я не разу не видел напронорасходные графики элеваторных узлов. И не могу дать точные прогнозы на расчеты.
Аватар пользователя
Инженер

Сообщений: 1333
Зарегистрирован: 16 окт 2014, 14:18

Re: Отопление с учетом отложения в трубах не требующая настр

Сообщение Ацетилен » 10 мар 2017, 16:10

1. Пять примерно равных веток, радиаторы с запасом, терморегуляторы. Тут скорее вопрос однотрубка vs двухтрубка, свои минусы и плюсы у каждой. Если у клиента есть чёткое понимание зачем ему именно двухтрубка, то вайт бы и не нот. Это как с медью лет десять назад - сколько ни спрашивал клиентов почему решили медь поставить, внятный и обоснованный ответ получил только от одного, что характерно, от женщины. Все остальные - "ну лучше же!". Чем лучше? Э-э-э, м-м-м, ну лучше же!

2. Мне кажется что вы эти напорно-расходные графики и не увидите - распологаемый напор, вернее перепад, расходуется весь. Самому эта тема интересна, но блин времени сейчас нет вникать. Пока только понял что степень смешения у элеватора неизменна, а стало быть тут больше от перепадов до элеватора зависит.
Аватар пользователя
Ацетилен

Сообщений: 117
Зарегистрирован: 30 дек 2016, 14:04
