[Александр_ru]

Итак:

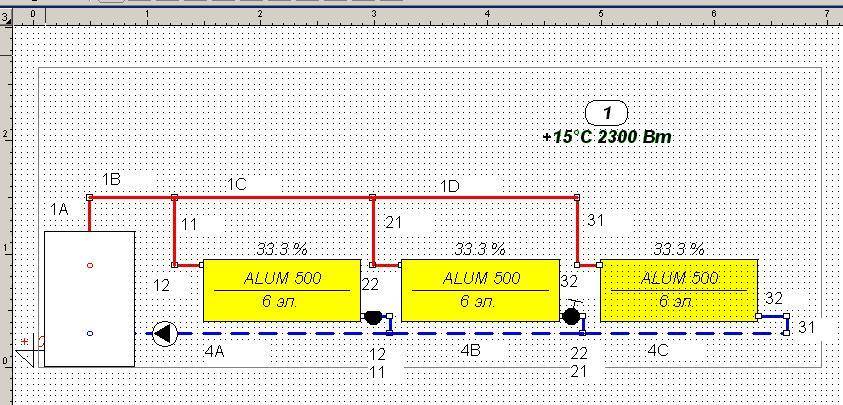

1. Схема СО . на 90% соответствует тому, что нужно будет в итоге. Возможно несколько изменятся длины трубопроводов, незначительно(см), мощности радиаторов, т.к. схема на воде, а будет на антифризе.Сейчас принципиальные моменты отрабатываются в виде тестовой схемы. К слову сказать,пробовал считать и на антифризе, с другими тепловыми режимами (мягкое тепло), сути не меняет особенно, также получается маленькое гидравлическое сопротивление и небольшой расход, что не вписывается в напорно-расходную характеристику насоса.

2. Общее


3. Трубопроводы

4. Радиатор, данные

5.Циркуляционные кольца


6.Отопительные приборы

7.Настройки

8. Насос

[Александр_ru]

Схема СО что-то не поместилась полностью, так возможно лучше

[Александр_ru]

правый край схемы СО

[Инженер]

Однако, рассмотренный к применению циркуляционный насос, даже на 1-й скорости, при таком(рассчитанном) гидравлическом сопротивлению системы, по своей напорно-расходной характеристике, будет давать значительно большую производительность, чем требуется, даже более того, данные по гидр.сопротивлению находятся за пределами рабочего участка "кривой" напорно-расходной характеристики

Вы че меня обманываете?


Судя по напорнорасходному графику речь идет не о большой производительности, а о маленькой. Производительность насоса и СО это величина расхода.
Сопротивление вашей системы для данного насоса очень большое. И в целом пропускная способность вашей системы отопления маленькая для данного насоса.
Тогда мой ответ будет другим...
Позже дам ответ!

[Инженер]

Чтобы увеличить расход насоса, нужно поставить между подачей и обраткой (Контур: Котел+насос) байпас с балансировочным клапаном. Балансировочным клапаном отрегулируете расход. Там не много нужно. Можно даже меньшим диаметром.

[Александр_ru]

Инженер, я Вас не обманываю наверно мы просто не поняли друг друга или возможно я не совсем понятно изложил свои мысли
Сопротивление моей системы 0,55 м, это видно например из рисунка "Насос", соответственно, если по оси "напор" отметить это значение на напорно-расходной характеристике насоса, то производительность(расход) будет значительно большей, чем требуется для системы, на 1-й скорости получается 1,5 м3/ч, а по расчётам нужно 0,2 м3/ч.

[Александр_ru]

т.е. фактически получаемый большую производительность насоса при заданном(рассчитанном) гидравлическом сопротивлении системы, компенсируем "сбросом" лишнего через байпас между "подачей" и обраткой"?

[Александр_ru]


"зелёным" отмечено пересечение с "кривой" насоса , сопротивления моей системы

[Инженер]

Инженер, я Вас не обманываю наверно мы просто не поняли друг друга или возможно я не совсем понятно изложил свои мысли
Сопротивление моей системы 0,55 м, это видно например из рисунка "Насос", соответственно, если по оси "напор" отметить это значение на напорно-расходной характеристике насоса, то производительность(расход) будет значительно большей, чем требуется для системы, на 1-й скорости получается 1,5 м3/ч, а по расчётам нужно 0,2 м3/ч.

Да скорее всего вижу не понимание как устроено сопротивление в Системе Отопления(СО).
Тогда вообще не стоило рисовать линию зеленого(салатового) цвета.
Сопротивление 0,55 м.в.ст. это потери при каком расходе вашей СО?
Вы умеете рисовать кривую СО на графике? Дык нарисуйте! Перпендикулярные черточки рисуют не с той целью которые у Вас. Инженеру такие черточки не нужны.
Рисуйте кривую СО, тогда может поймете смысл черточек(прямых).


Нужно начертить характеристику системы = кривая СО

[Инженер]

Я пока гидравлику не считал, позже прикину...
